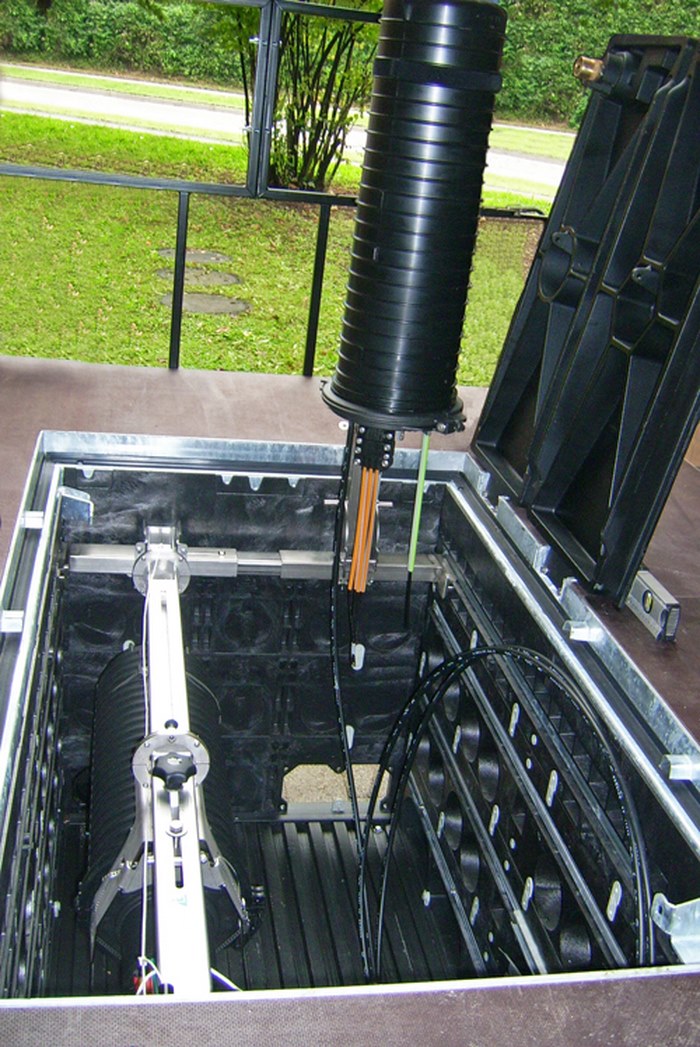

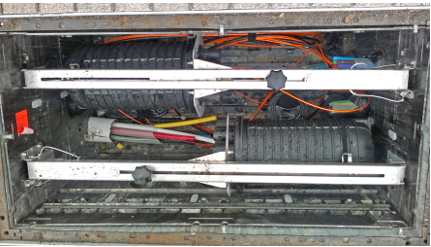

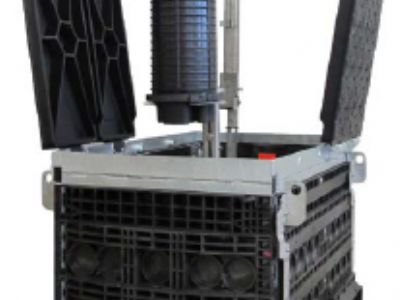

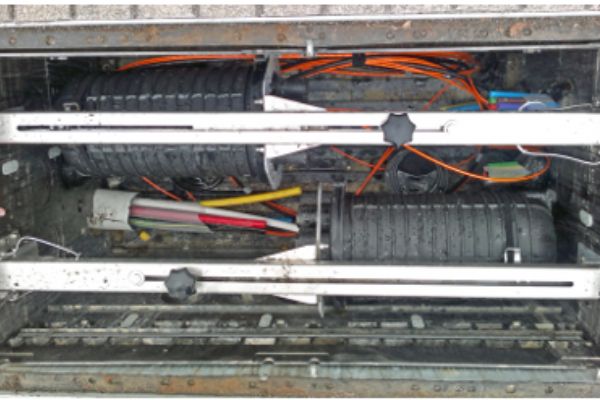

Podzemní optické distribuční místo sestává z max. dvou objímek v polykarbonátové kabelové šachtě EK428. Optimální pracovní polohu zajišťuje výkyvný teleskopický držák objímek.
Technické údaje
Polykarbonátová kabelová šachta EK 428
• Světlá šířka: 800 × 1400 mm
• Vnější výška: 935 mm
• Zkušební třída D 400 podle DIN EN 124
Výkyvný držák objímky s teleskopickou funkcí
Upevnění různých objímek (možnost adaptace)
• Optimalizované upevnění mikrotrubiček
• Úchyt mikrotrubiček s více délkami
• Materiál: ušlechtilá ocel
Poklop šachty
• vybetonovaný, s možností vydláždění, protiskluzový plech
nebo litina, otočný (možnost ovládání 1 člověkem)
• Zkušební třída D 400 podle DIN EN 124
• Možnost zablokování nebo uzamčení
OBJÍMKY NEJSOU SOUČASTÍ SESTAVY A NEJSOU FIRMOU LANGMATZ STANDARDNĚ DODÁVÁNY

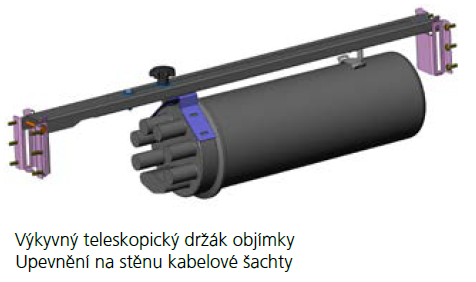

1. Výkyvný držák objímky s teleskopickou funkcí k upevnění na stěnu šachty
• Teleskopická tyč pro světlou šířku 1 165–1 600 mm
• Upevnění různých objímek (možnost adaptace)
• Jednoduché a bezpečné upevnění objímky
• S odlehčením v tahu pro mikrotrubičky nebo bez něj
• Montáž teleskopické tyče pomocí nástěnného upevnění

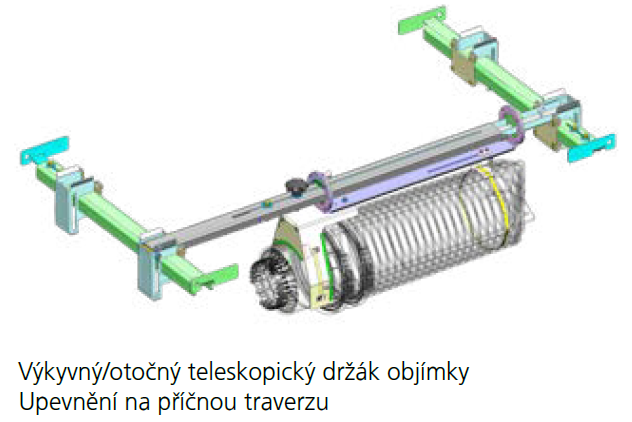

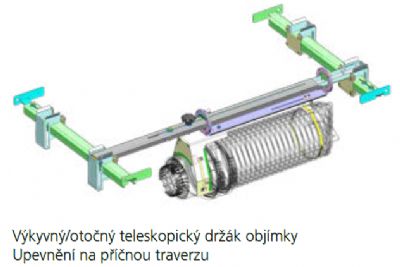

2. Výkyvný a otočný držák objímky s teleskopickou funkcí k upevnění na příčnou traverzu
• Teleskopická tyč pro světlou šířku 1 165–1 600 mm
• Otočná teleskopická tyč umožňuje natočení objímky z prostoru šachty
• Upevnění různých objímek (možnost adaptace)
• Jednoduché a bezpečné upevnění objímky
• S odlehčením v tahu pro mikrotrubičky nebo bez něj
• Montáž teleskopické tyče na traverzu s vysokou stabilitou
