Zemní kabelové šachty Langmatz - Chytré řešení inženýrské výstavby ve městech

Fotogalerie: realizace kabelových šachet

Kabelové šachty

Užitečný tip: Je pro váš projekt vhodná výsuvná technologie nebo raději zvolíte bezpečný výklopný sloupek? Jsme připraveni vám pomoci s posouzením vhodnosti výsuvného energetického sloupku. Doporučujeme vám využít alternativní ověřené řešení v podobě výklopné technologie LANGMATZ!

Potřebujete kvalitní zemní přístupové šachty nebo komory pro kabely? Pomůžeme vám!

Kabelové šachty jsou nezbytnou součástí kabelových tras a jsou hlavně využívány ke kontrole, opravě, výměně či instalaci nových kabelů. V Langmatz nabízíme systémové kabelové propojovací komory a šachty s dlouhou životností, s možností zatížení až 40 tun a přednastavitelnými průchody z výroby. Námi dodávané prefabrikované zemní šachty a komory pro kabelové rozvody představují stále pevnou a flexibilní alternativu k betonovým kabelovým šachtám. Jaké výhody má naše kabelová komora? Mezi výhody našich šachet, jež jsou vyrobeny z kvalitního polykarbonátu za pomoci patentované 3D-ribFrame technologie, patří:

úspora nákladů díky malé hmotnosti, modulární výstavbě a dodávce uspořádané k montáži,
jednoduché přetrasování stávajících kabelovodů díky otevřeným šachtovým rámům,
lehká integrace do exteriéru díky volbě poklopu šachty (litina, beton, slzičkový plech nebo zadlážditelný poklop) a také
ochrana před neoprávněným vstupem díky různým variantám zavírání - šestihran nebo vnitřní šestihran, či speciální zavírání (fungující jako zámek - k otevření nutný originální klíč).

OBLASTI VYUŽITÍ ŠACHET/KOMOR:

Šachty lze použít jako protahovací či odbočné. Lze v nich umisťovat spojky, koncovky či T-odbočky v kabelových sítích pro rozvod elektrické energie, sdělovacích i optických kabelů, vody (pitné i odpadní), plynu, stlačeného vzduchu, aj.

DOPORUČENÁ KRITÉRIA PRO VÝBĚR KABELOVÉ ŠACHTY:

Velikost šachty (vnější/vnitřní rozměr a výška, popř. světlá výška). Šachty a komory Langmatz jsou vyráběné ve standardních velikostech s vnitřním rozměrem od 240x240mm do 2200x2200mm - s variabilními hloubkami (bez omezení).
Druh poklopu komory (litinový, ocelový vybetonovaný, ocelový pro zádlažbu a u některých modelů je možnost použití plastového poklopu)
Třída zatížení. Šachty odpovídají normě EN 124 a vyhovují třídě zatížení A 15 (do 1,5 t), B 125 (do 12,5 t) nebo D 400 (do 40 tun).

Proč si vybrat šachty od firmy LANGMATZ?

Můžete se spolehnout na zkušený a profesionální tým. Mateřská firma Langmatz se více než 50 let specializuje na systémová technická řešení v oblastech telekomunikace, silnoproudu a signalizační techniky.

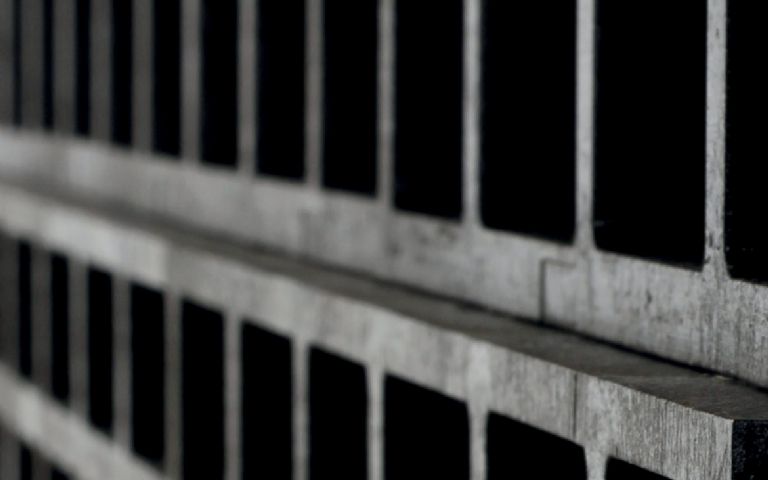

Firma staví na revoluční technologii 3D-ribFrame, která dovoluje vyrábět extrémně pevné produkty s nízkou hmotností, které jsou zároveň odolné proti povětrnostním vlivům, vysoké teplotě i chemickým látkám. Zemní kabelové šachty Langmatz ze speciálně úpraveného polykarbonátu snesou zatížení až 40 tun.
Námi dodávané prefabrikované šachty pro kabely mají připravená místa k proražení průchodu, adaptéry a oceníte také možnost stupňovitých ucpávek do průchodů šachet.
Garantujeme výhodu pro zrychlení vašeho projektu. Podzemní zásuvkový box nevyžaduje betonářské práce.

Co to pro Vás znamená?

Snadné a takřka bezpracné protažení kabelů a trubek bez nutnosti vrtat otvory ( k proražení prefabrikovaného otvoru stačí kladívko)
Snadné přizpůsobení otvorů na míru vašim potřebám
Snadné využití existující infrastruktury díky výřezům ve spodní časti šachty

Díky vestavnému do rámu šachty prvku VarioModul, můžeme nabídnout rámy s otvory 160 mm místo klasických otvorů 110mm.

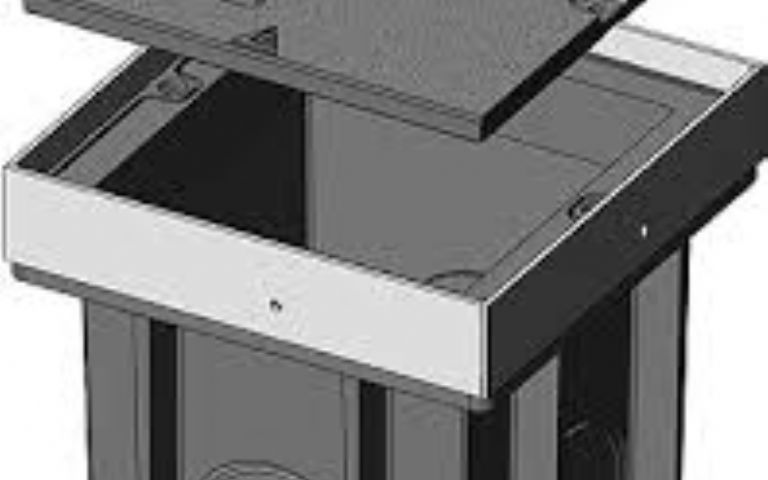

Můžete si vybrat z pestré nabídky poklopů (betonový, litinový, k zadláždění, poklop ze slzičkového plechu, polykarbonátový poklop). Poklopy systémových kabelových šachet mohou mít různá uzavírání (colt telenet klíč, LIC lock, šestihran klíč, šroub imbus či mohou být bez uzavírání).
Naše šachty jsou zaopatřeny speciálním dnem, které je navržené tak, aby se případná voda v šachtě nikdy nezadržovala

Nabízíme několik modelových řad kabelových šachet, ze kterých si vybere každý:

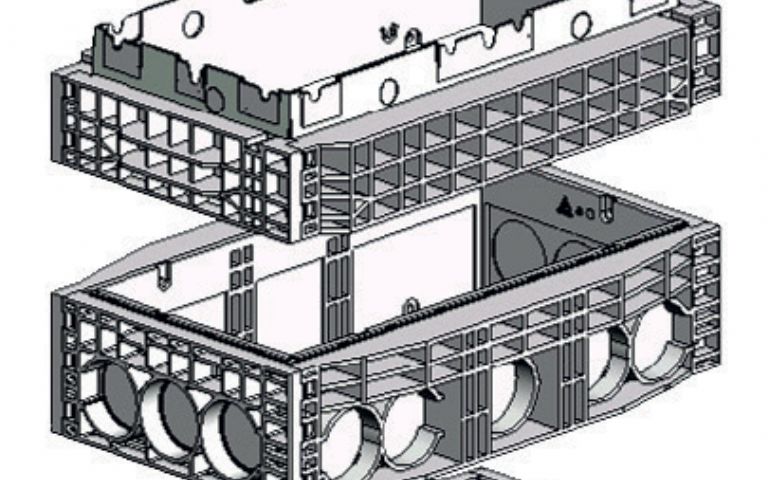

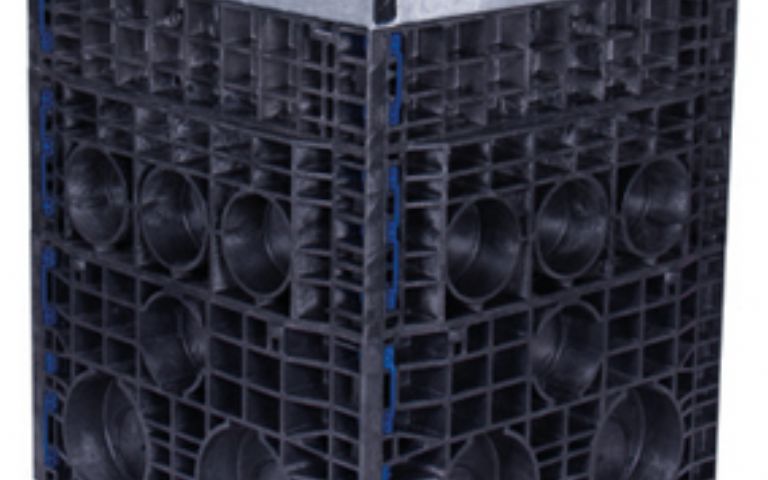

modulární šachty (libovolná kombinace základu šachty s různými typy rámů pro dosažení požadované výšky šachty)
ekonomické kompaktní nemodulární šachty

Samozřejmě také nabízíme i potřebné příslušenství ke kabelovým šachtám jako jsou průchodky, výšková vyrovnání, zdvihací háky, stupňovité ucpávky, redukce, nástroje k fixaci uzavírání.

Mohlo by vás zajímat: potřebujete do svého projektu implementovat podzemní zásuvkovou skříň, plánujete usadit kabelový rozvaděč do odolné a zabezpečené kabelové šachty? Prohlédněte si stránku podzemní zásuvkové boxy a rozvaděče!

Názorná ukázka postupné montáže modulární šachty Langmatz QualityBox

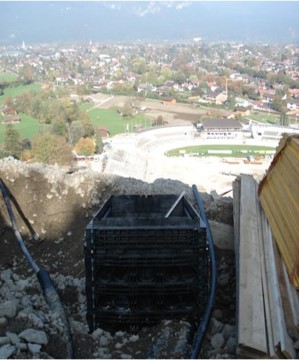

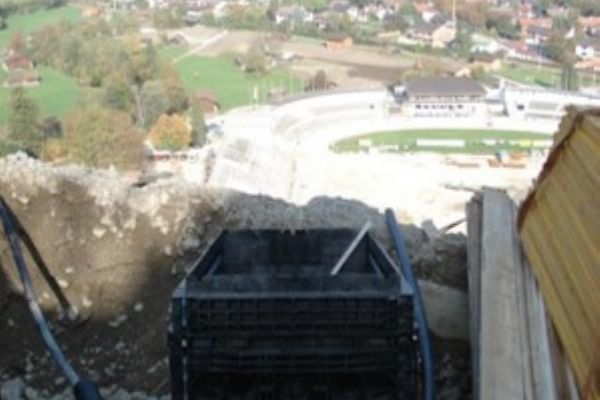

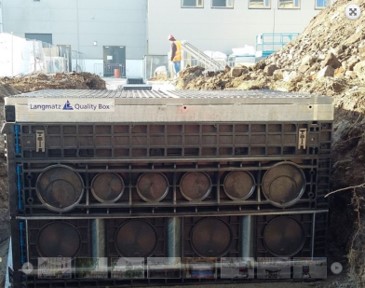

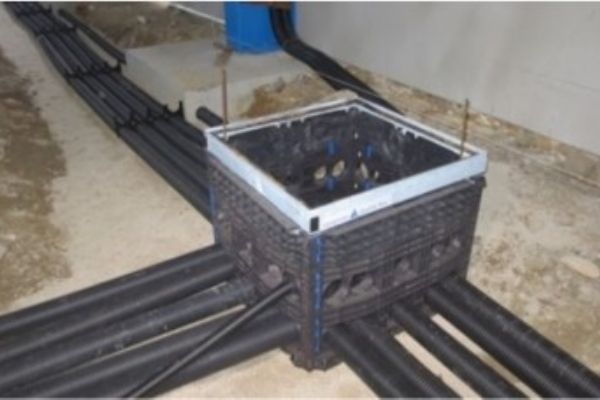

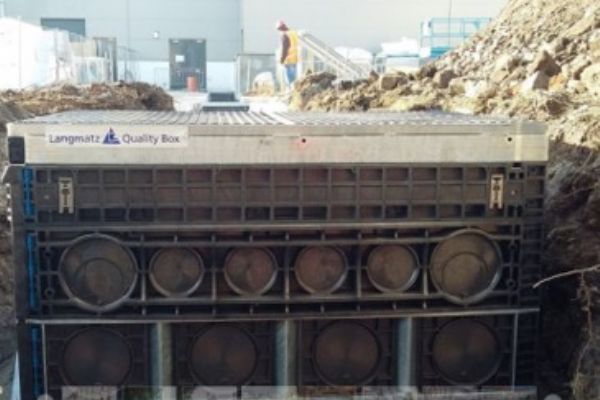

Vybrané ukázky realizace kabelových komor

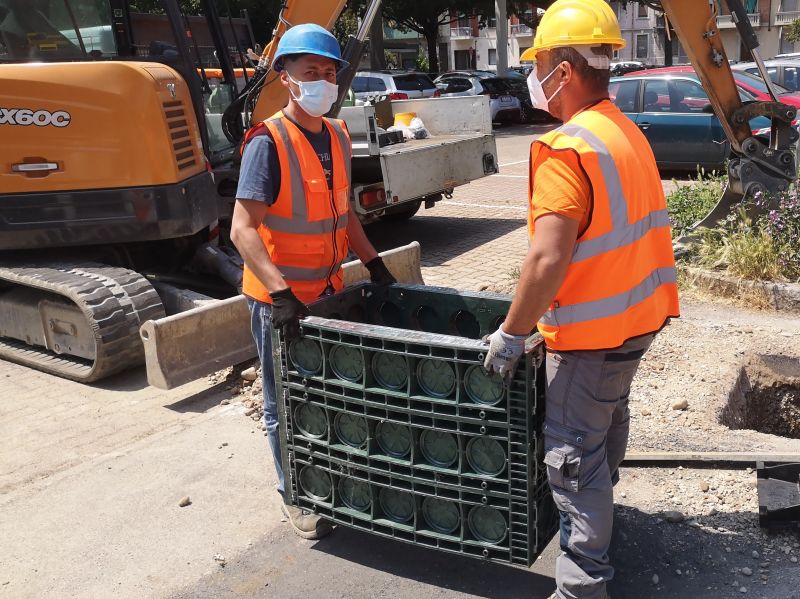

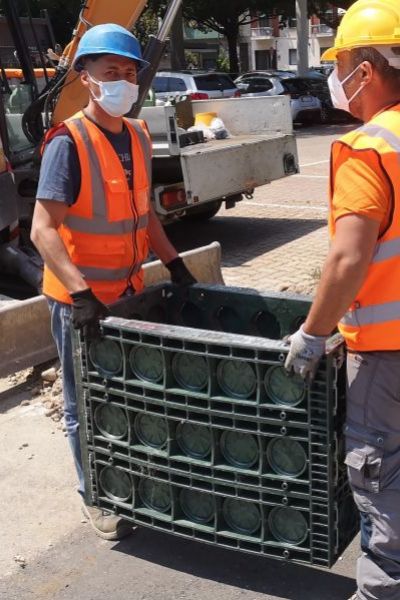

Ukázka manipulace s šachtou

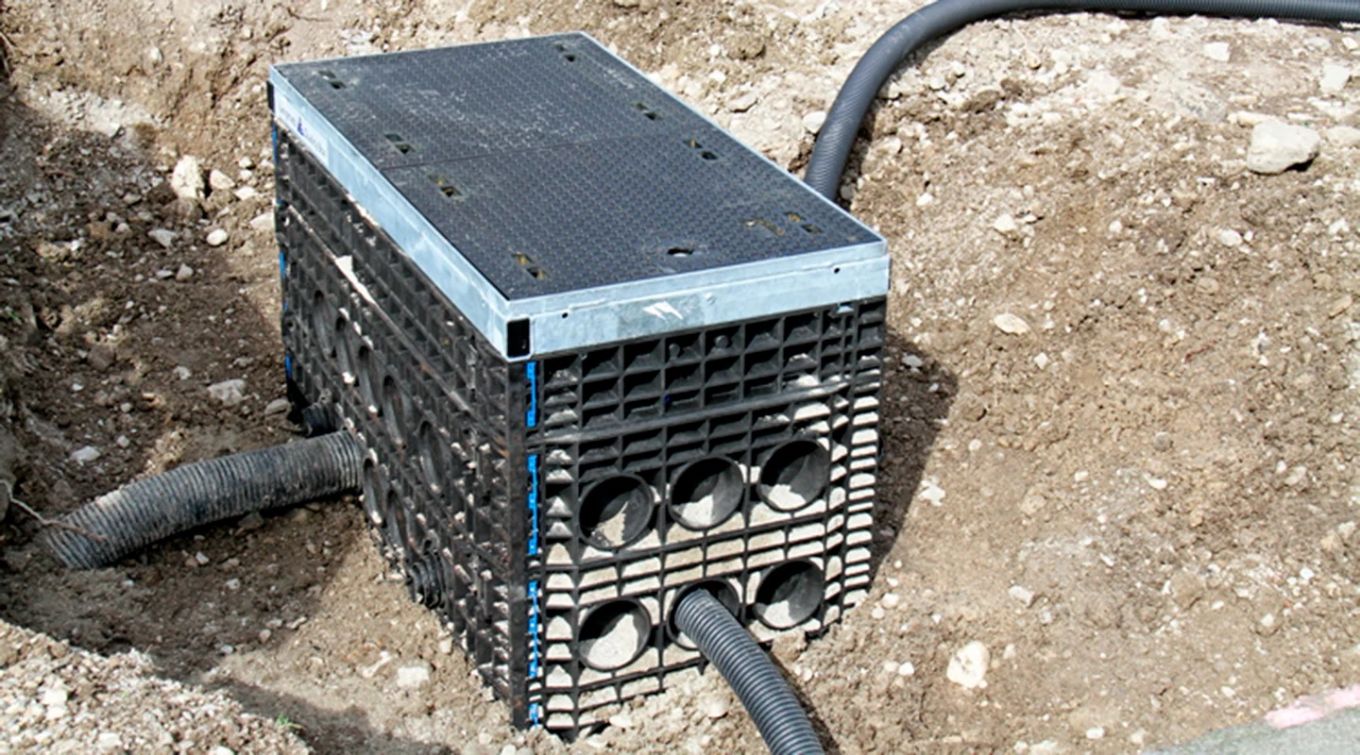

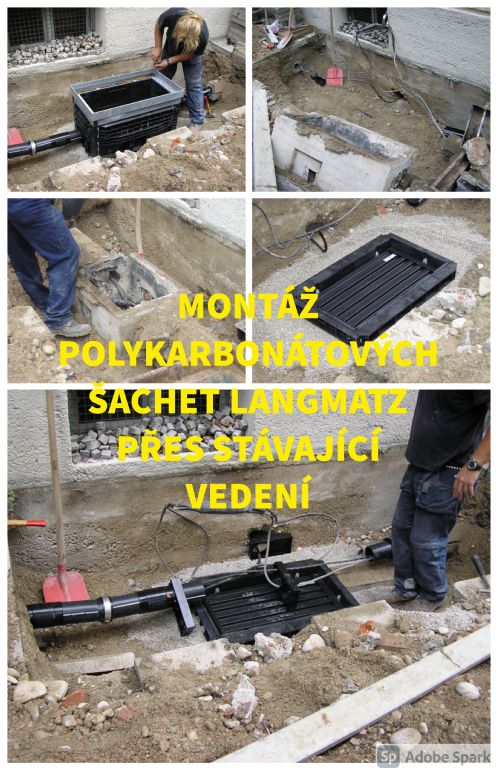

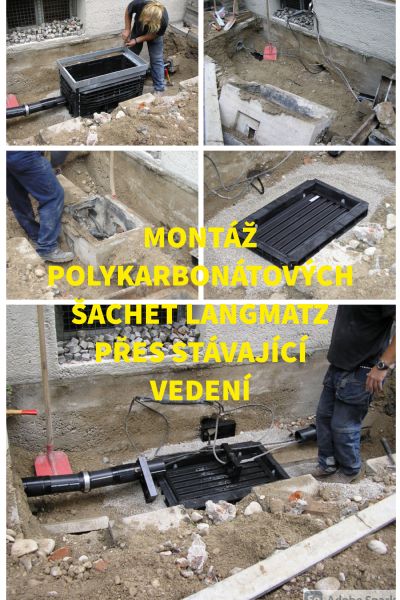

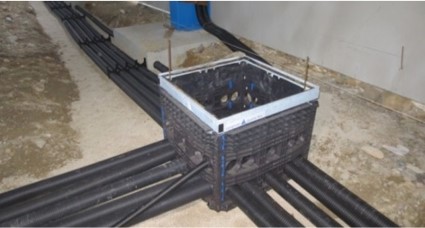

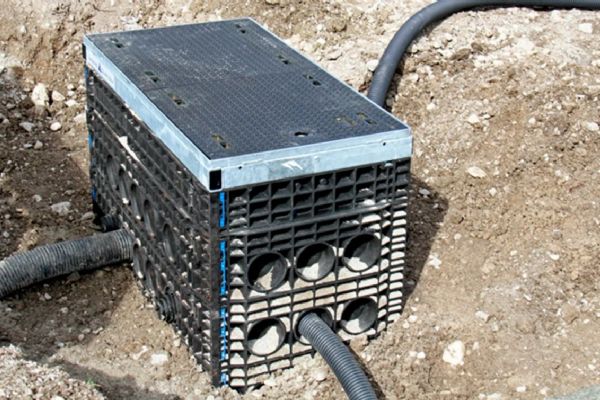

Montáž kabelové šachty v praxi

PDF katalog a deklarace vlastností ke stažení

Nově mají šachty Langmatz certifikaci a splňují podmínky pro udělení CE značení. Níže najdete souvísející Prohlášení o vlasnostech k šachtám řady Quality Box PDF ke stažení
