Svorkovnicová skříňka EK 223

Materiál a provedení skříňky

• Třída ochrany: II
• Stupeň krytí: IP54 dle DIN 40050

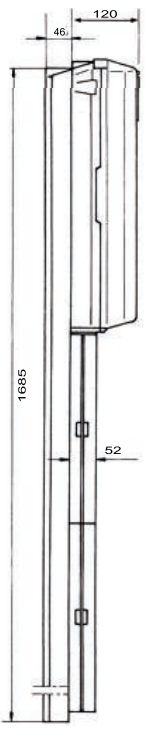

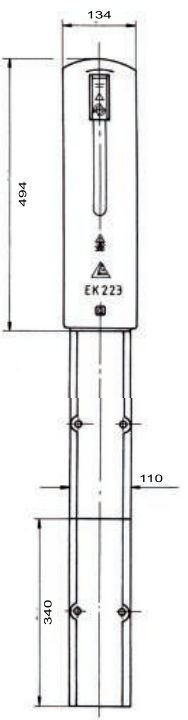

• Rozměry: Š134 x V494 x H120 mm
• Tělo skříňky z vysoce kvalitního polykarbonátu
• Vysoká odolnost vůči UV záření a povětrnostním vlivům
• Barva šedá RAL 7023, probarvený polykarbonát
• Vysoká mechanická pevnost

Výhody skříněk EK223

• Dvířka se šroubovacím uzávěrem, tvar půlměsíc apod.
• Příslušenství 2 ks dosedacích lišt pro lepší upevnění na sloup
• Pro mechanickou ochranu přívodních kabelů lze dodat ochranný kanál EK15 o rozměrech 95x53 mm a délce jednoho dílu 340mm
• Upevnění skříňky a kanálu pomocí pásky Bandimex nebo přišroubováním
• Jednotlivé varianty krytů (např. s uchycením pro označovací plynové štítky nebo pro štítky s označením měřicích přístrojů)
• Elektrické připojení je možné pomocí standardního napájecího kabelu do 50 mm²

Elektrické vybavení skříněk:

• 1ks pojistka E27 se svorkami 16-35 mm2
• 2ks pojistka E27 se svorkami 16-35 mm2
• 3ks pojistka E27 se svorkami 16-35 mm2
• 4ks pojistka E27 se svorkami 16-35 mm2
• dle individuálního přání zákazníka

Možné oblasti použití

• Elektrické připojení na veřejné komunikaci (např. parkovací automaty)
• Stožáry venkovního osvětlení jako náhrada za svorkovnici a patici stožáru
• Osvětlení bannerů, vitrín, poutačů, billboardů apod.
• Přípojné místo pro vánoční osvětlení, stánkový prodej apod.
• Umístění katodové ochrany pro plynovody

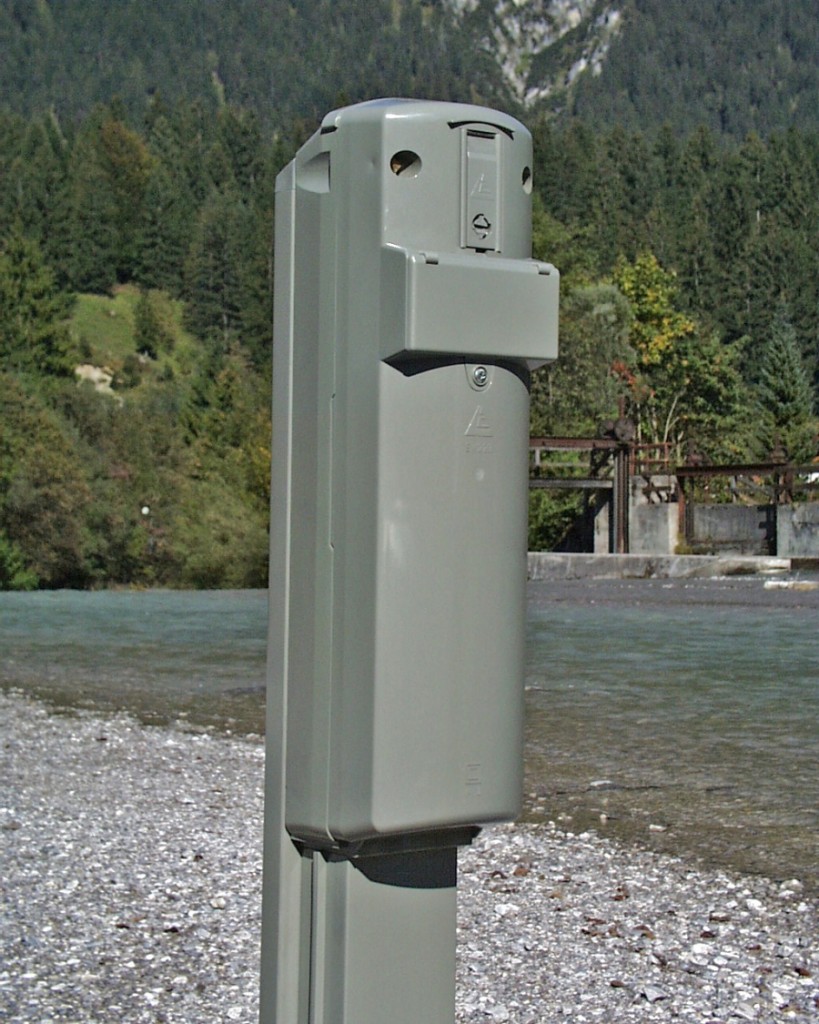

Instalce v praxi - EK223

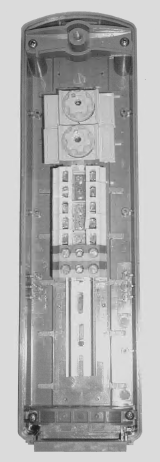

EK 223 - příklad se 2 pojístkami

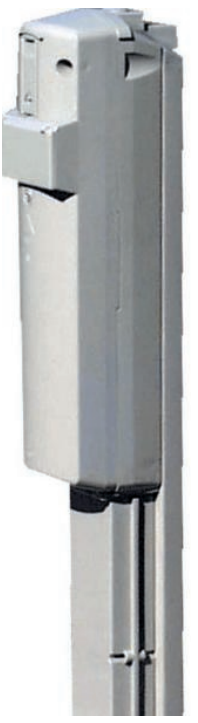

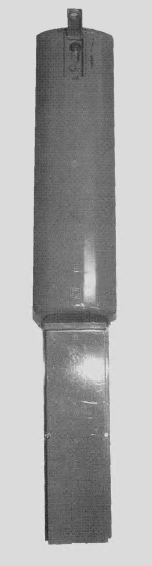

EK 223 s lištou

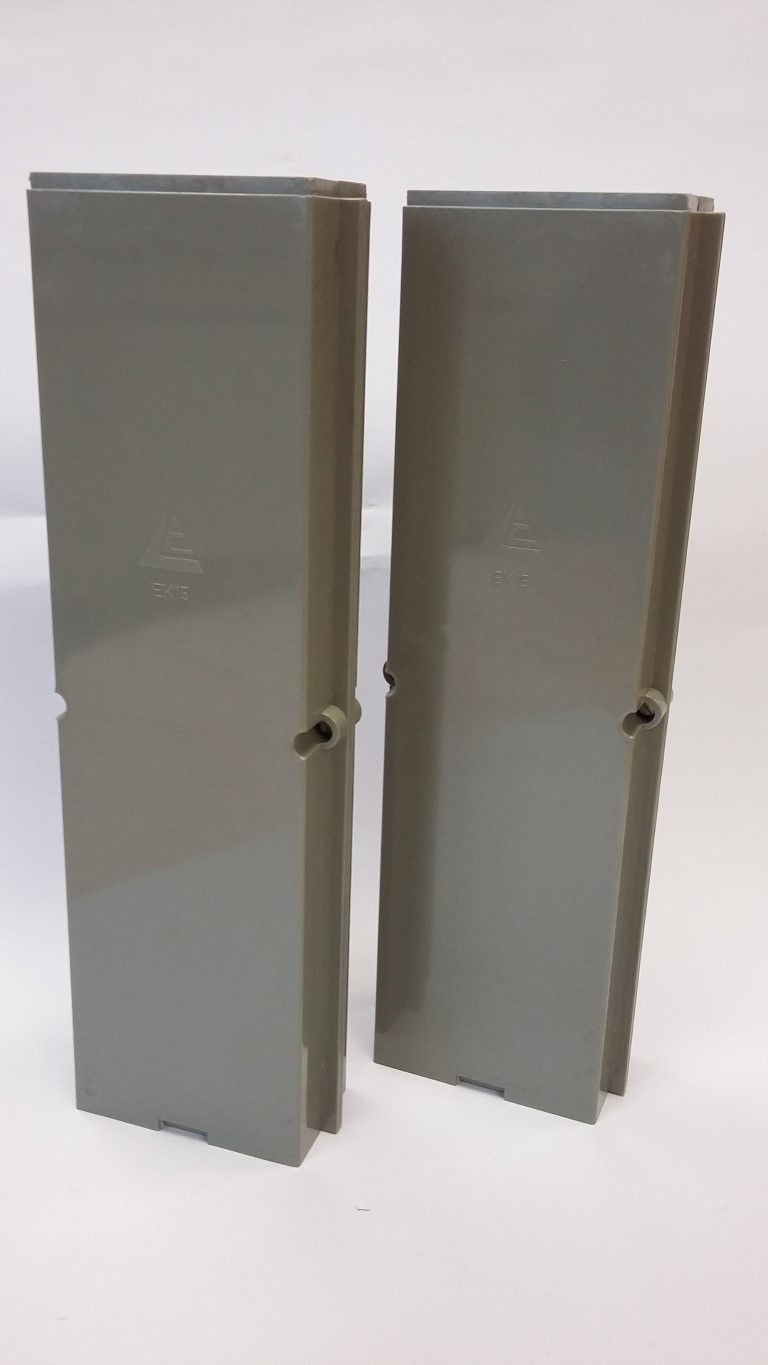

EK15 kabelový kanál

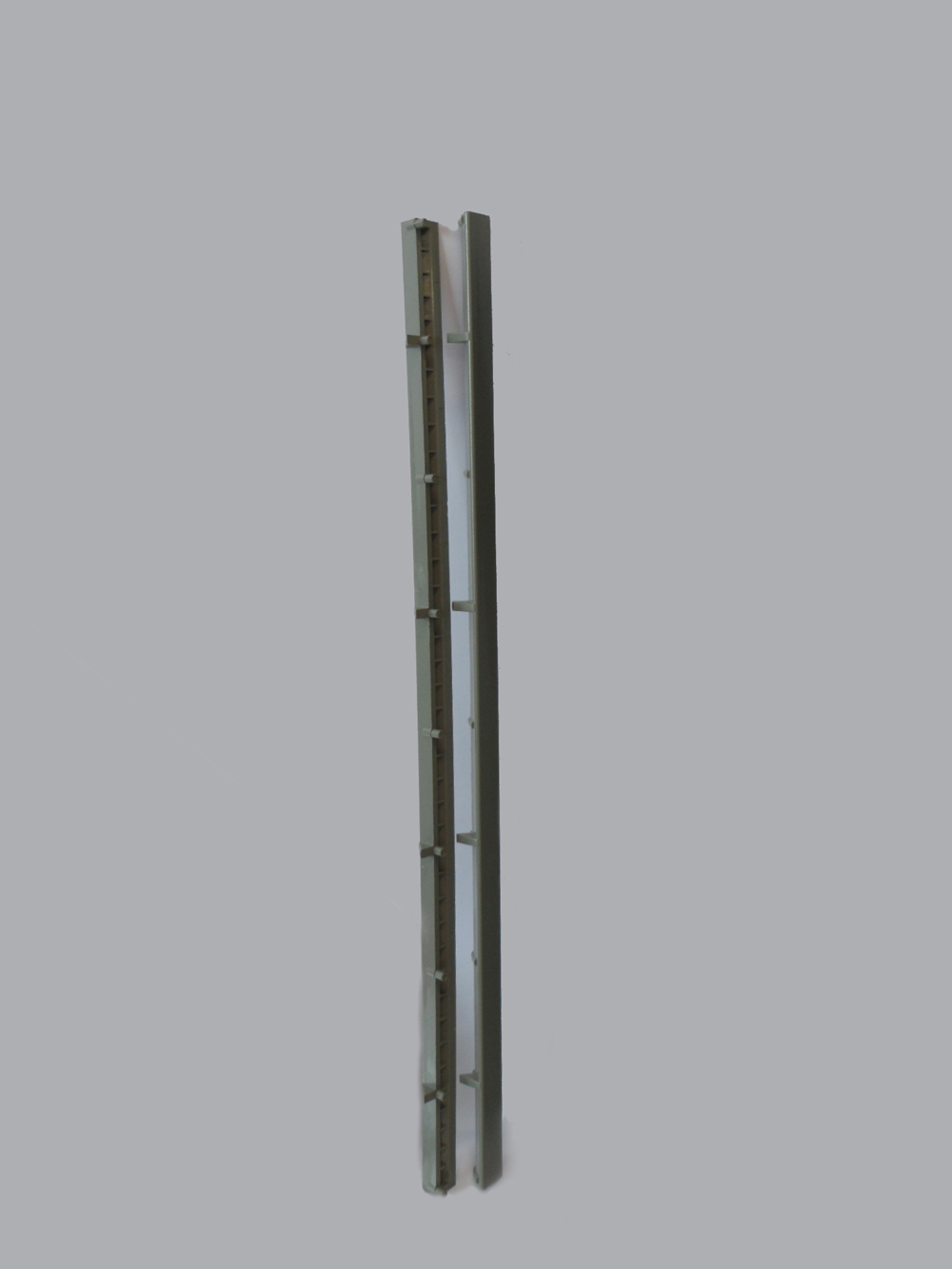

Dosedací lišty k EK 223

Přehled modelů a objednacích čísel
