Pojistková skříň pro ochranné jištění vedení EK480 |
Provedení s technikou zásuvných/pružinových svorek

Základní parametry:

Stožárová svorkovnice EK480 je jakostní výrobek firmy Langmatz, který se vyznačuje vysoce kvalitním zpracováním a vlastnostmi osvědčenými v praxi.

Produktová řada EK480 vyhovuje všem požadavkům z hlediska mechaniky a elektřiny.

Výstup

• Kabelová izolace z trvale pružného, vysoce ohebného plastu
• Otevírání bez nástroje – jednoduché proražení hermetického pláště s vedením

Zásuvná technologie bez použití šroubů

• Rychlá a spolehlivá montáž díky technologii pružinových svorek bez použití šroubů

pro připojení svítidel – bez údržby

Posuvný kryt

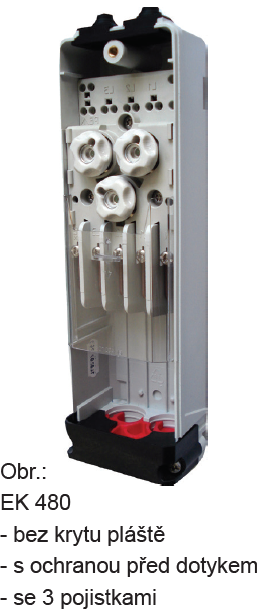

• Neztratitelná transparentní ochrana před dotykem – pro zjednodušení kontroly připojení

Pojistky

• 1–3 pojistky D01 / E14 – max. 16 A / 400 V

Vývod

Vývodní svorky

• 1–2 kabely / 5 x 1–2,5 mm²
• Masivní vodič nebo možnost přímého zasunutí více drátů se zakončovacími dutinkami

Přívod

Vstupní svorky s posuvnou technologií

• Bezpečné kontaktování i v případě osazení vícedrátovými vodiči
• Vysoká příčná vodivost vstupní svorky (materiál: pocínovaná měď)

Posuvná svorka

• Pevné spojovací lišty k pojistkám a vývodním svorkám
• Blokace posunu v poloze přípojky vodičů

Kabelová přípojka

• Max. tři kabely 5 x 6–16 mm²
• Provedení systém TN-S, resp. TN-C

Odlehčení od tahu

• pro 1–3 kabely – průměr 16–24 mm

Fotogalerie

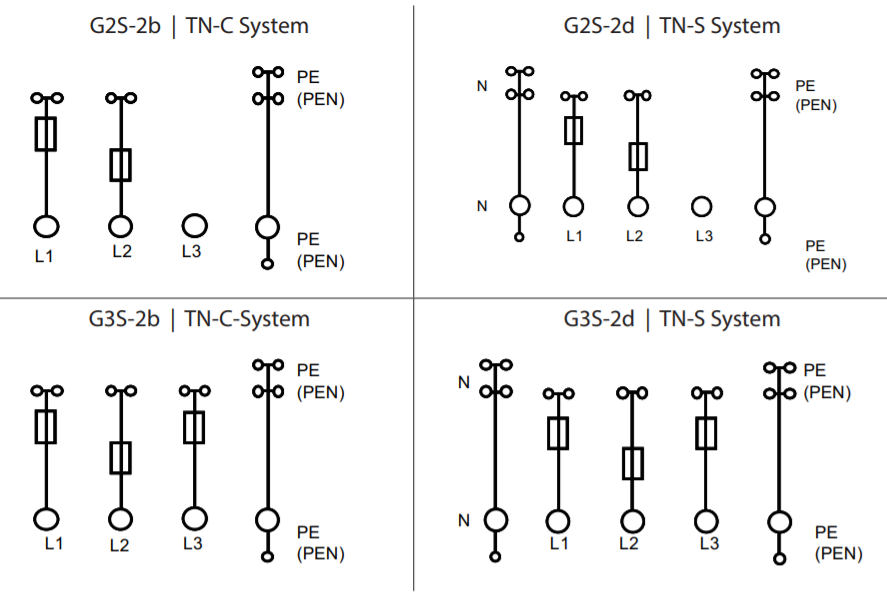

EK480_varianty svorek_zapojeni.png

Dostupné modely a objednací čísla svorkovnicových skříněk EK480
