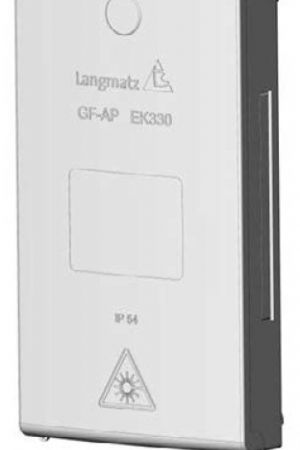

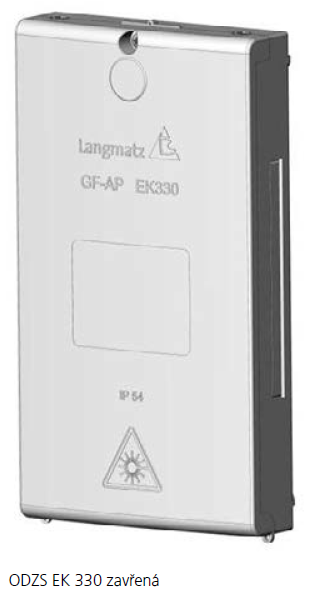

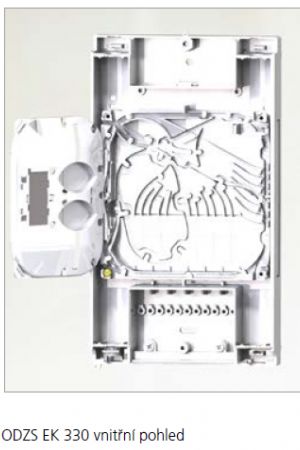

Optická distribuční a zakončovací skříň umožňuje management až 12 optických vláken při použití flexibilní montážní desky. Vyznačuje se snadnou manipulací a jednoduchou instalací s vysokým nárokem na kvalitu při začleňování, instalaci a uvádění filigránové techniky optických vláken do provozu.
Výhody
Flexibilita – až do posledního detailu
• Možnost volby přívodu a vývodu kabelů/mikrotrubiček Ø 5, 7, 10, 12 mm nahoře
nebo dole
• Rozšíření kapacity díky oboustranné přiřaditelnosti dalších krytů
• Vyjímatelná svarová kazeta pro svary vláken
• Otočná montážní deska pro management vláken v různých případech
• Vlastní rozšíření pro spojky a pigtaily je možné díky individuálnímu použití 6dílného
vedení spojky s požadovanými zlomy
• Instalace běžně dostupných utěsnění jednotlivých vláken pro mikrotrubičky
• Montáž/zprovoznění/servis bez speciálního nástroje
• Různé možnosti uzavírání krytu
Stabilita a bezpečnost při instalaci a v provozu
• Management vláken vedením v krytu a ve svarové kazetě
• Chráněný prostor pro bezpečné připojení a management kabelů (uzamykatelný
poklop)
• Dodržení poloměrů ohybu pomocí předdefinovaných vedení vláken
• Kabelový vstup chráněný silikonovým těsněním
• Výměna spojek za provozu
Oblast použití
• Předání až k síti zákazníka
• Rodinný dům pro jednu/více rodin a/nebo okruh firemních zákazníků
• Lze použít pro konektor, fúzní svar
Technické údaje
• Kryt (Š × V × H) 285 × 160 × 46 mm z polykarbonátu
• Barva krytu RAL 7035
• Přívod/vývod pro mikrotrubičky Ø 5, 7, 10, 12 mm
• Zavírání: plombovatelné, šroub s křížovým profilem, připraveno pro šroub s rýhovanou
hlavou M4, zámek s petlicí
• Montážní deska s možností otáčení o 90° v závislosti na případu použití (4 polohy)
• Svarová kazeta pro uložení 12 krimpovacích ochran svaru/splitterů PLC
• Spojovací část
– 6× LC Duplex, 6× SC Simplex, 6× E2000 nebo smíšené
– kabelový výstup (bez zástrčky) s možnostmi odlehčení v tahu
• Teplotní rozsah od –33° C do 70° C
• Třída ochrany IP54
• Stupeň rázové pevnosti IK 06

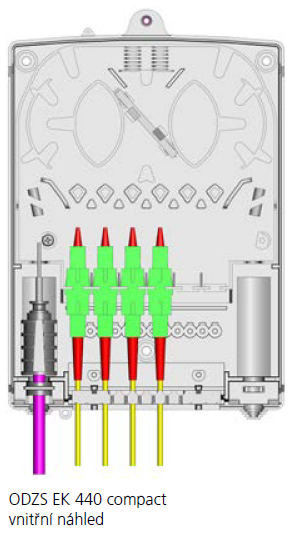

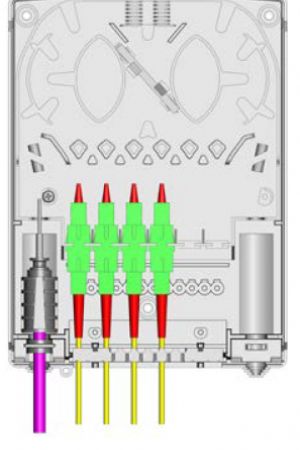

Optická distribuční a zakončovací skříň compact umožňuje management až 12 optických vláken.
Vyznačuje se lehkou manipulací a jednoduchou instalací s vysokým nárokem na kvalitu při
začlenění, instalaci a uvedení filigránové techniky optických vláken do provozu.
Výhody
Flexibilita – až do posledního detailu
• Možnost volby přívodu a vývodu kabelů/mikrotrubiček Ø 5, 7, 10, 12 mm vlevo nebo
vpravo
• Vyjímatelná montážní deska pro management vláken a ukládání spojek / ochrany
svarů
• Slot pro 6 spojek
• Instalace běžně dostupných utěsnění jednotlivých vláken pro mikrotrubičky
• Montáž/ zprovoznění/ servis bez speciálního nástroje
• Různé možnosti uzavírání krytu s možností zaplombování
Stabilita a bezpečnost při instalaci a v provozu
• Management vláken pomocí vedení na montážní desce
• Chráněný prostor pro bezpečné připojení a management kabelů
• Dodržení poloměrů ohybu pomocí předdefinovaných vedení vláken
• Vývodní kabel chráněný silikonovým těsněním
• Výměna spojek za provozu
Oblast použití
• Předání až k síti zákazníka
• Rodinný dům pro jednu/více rodin a/nebo okruh firemních zákazníků
• Možnost použití pro konektor, fúzní svar a splittery
Technické údaje
• Kryt (Š × V × H) 163 × 242 × 46 mm z polykarbonátu
• Barva krytu RAL 7035
• Přívod/vývod pro mikrotrubičky Ø 5, 7, 10, 12 mm
• Zavírání: plombovatelné, šroub s křížovým profilem, připraveno pro šroub s rýhovanou
hlavou M4
• Odnímatelná montážní deska s uložením 12 krimpovacích, resp. teplem smrštitelných svarů (v závislosti na provedení), a instalací splitteru PLC
• Spojovací část
– 6× LC Duplex, 6× SC Simplex, E2000 (s omezením) nebo smíšené
– kabelový výstup (bez zástrčky) s možnostmi odlehčení v tahu
• Teplotní rozsah od –33° C do 70° C
• Třída ochrany IP54
• Stupeň rázové pevnosti IK 06
